• 矿用隔爆型三相永磁同步电动滚筒

　　1．永磁同步电动滚筒的机械检查项目应包括
　　a) 转动检查：永磁同步电动滚筒转动时，平稳轻快，无停滞现象；
　　b) 外观检查：检查永磁同步电动滚筒的装配是否完整正确，永磁同步电动滚笥表面油漆干燥、均匀、无污损、碰坏、裂痕等现象；
　　c) 安装尺寸、外形尺寸及键的尺寸检查：安装尺寸及外形尺寸符合4.2.8的规定；
　　d) 装配完成后，滚筒表面圆跳动不大于表8的规定：　

　　 e) 永磁同步电动滚筒装配时，轴承和轴承座油腔中充入的润滑脂的性能不低于GB／T 7324-2010中规定的3号锂润滑脂，轴承充脂量不少于轴承空隙的2/3，端盖轴承座油腔内充满。
　　2．永磁同步电动滚筒旋转方向即外转子的旋转方向。永磁同步电动滚筒旋转方向按照用户协议的规定，并按GB/T1971-2021的规定安装旋转方向标志牌。
　　3. 永磁同步电动滚筒空载电流、空载反电势和损耗应在某数据范围内，该数据范围应能保证电动机符合(11～14)的规定。
　　4．永磁同步电动滚筒进行空载反电动势测定宜采用反拖法，测量的出线端电压，其平均值作为空载反电动势线电压值，并记录此时电动机铁心和环境的温度。
　　5．对额定电压380V和660V的永磁同步电动滚筒定子绕组对机壳及绕组相互间的冷态绝缘电阻，不应低于5MΩ：对额定电压1140V的永磁同步电动滚筒定子绕组对机壳及绕组相互间的冷态绝缘电阻，不应低于5MΩ：在热状态或热试验后，永磁同步电动滚筒定子绕组对机壳及绕组相互间的绝缘电阻不应低于式(2)的值：

　　6．永磁同步电动滚筒三相定子绕组在实际冷状态下直流电阻的任何相与三相平均值的偏差不应超过平均值的±2%。
　　7．永磁同步电动滚筒定子绕组应能承受历时1mmin的耐电压试验而不发生击穿，试验电压的频率为50Hz，并尽可能为正弦波，额定电压380V时试验电压有效值为2140V，额定电压660V时试验电压有效值为2980V，额定电压1140V时试验电压有效值为4420V。验收时不应对绕组再重复进行全值电压的耐电压试验，在用户坚持下而进行第二次试验时（如认为必要应进一步烘干后进行），其试验电压为耐压试验电压的80%。
　　8．永磁同步电动滚筒的定子绕组采用成型线圈结构时，应能承受匝间绝缘冲击耐电压试验而不击穿，其试验冲击电压峰值和试验方法按GB/T22714-2008的规定进行；当电动机采用散嵌绕组时，其试验方法和试验冲击电压峰值按GB/T 2719.1-2008和GB/T22719.2-2008的规定。

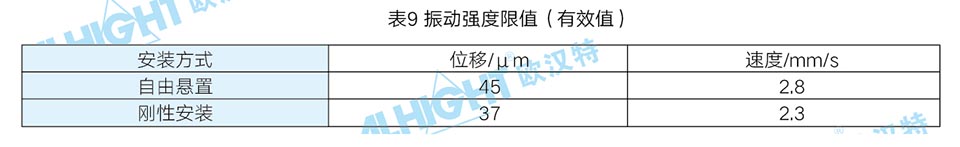

　　9．永磁同步电动滚筒在变频器供电、铭牌规定的基准频率和最低及最高频率下，电动机固定座的振动应满足；
　　a) 永磁同步电动滚筒在空载时测得的振动强度不应超过表9的规定。在测量振动速度有效值时，数值修约间隔为0.1，在洌量位移的有效值时，数值修约间隔为1：
　　b) 永磁同步电动滚筒在出厂检验时，只测量振动速度。在型式检验时，所有振动量值均应测量。当出厂检验是在自由悬置安装条件下做的，型式检验则应包括在刚生安装条件下的试验。

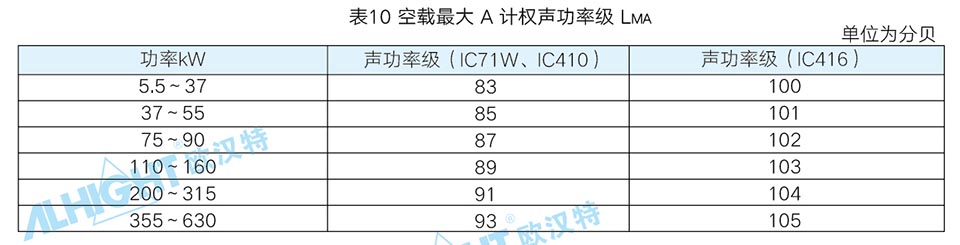

　　10. 永磁同步电动滚筒在变频器供电条件下，在铭牌规定的工作频率范围内，电动机噪声限值按如下规定：
　　a) 永磁同步电动滚筒在空载时测得的A计权声功率级的噪声数值应符合表10规定的数值：
　　b) 噪声数值的容差为+3dB(A)，修约间隔为1。

　　11．永磁同步电动滚筒的效率应按如下要求：
　　a) 当功率、电压及频率为额定时，永磁同步电动滚筒额定效率的保证值应符合本又件表1 1—表1 3的规定：
　　b) 在计算中，效率值取四位有效位数。

　　 12．永磁同步电动滚笥在额定功率、额定转速下功率因数的保证值为0.93，在计算中，功率因数值取三位有效位数。
　　13．永磁同步电动滚筒在额定电源电压和额定转速下，失步转矩倍数保证值为1.8倍。
　　14．永磁同步电动滚筒电气性能保证值的容差应符合表14的规定。

　　15．永磁同步电动滚筒定子绕组绝缘、温升和轴承温度应符合如下规定。
　　a）永磁同步电动滚筒采用能承受高频电脉冲的155(F)级绝缘，符合GB/T 21707-2018和GB/T22720.1-2017和GB/T 22720.2-2019的要求；
　　b) 当环境条件符合5.1的规定时，永磁同步电动滚筒在额定状态运行时定子绕组的温升（电阻法）不应超运80K考核(也可按照用户协议，采用180(H)级绝缘并按100K考核），其数值修约间隔为1。如试验地点的海拔或环境空气温度与5.1的规定不同时，温升限值应按GB/T 755的规定：
　　c) 永磁同步电动滚筒在冷却水断失10min内温升与用户协议确定：
　　d) 用电阻法测量绕组温度时，应在温升试验结束就尽快使电动机停转。永磁同步电动滚筒断电后能在表12给出的时间内测得电阻第点读数，则以此读数计算得到的温升不需外推至断电瞬间；如在表15规定时间范围内读不出电阻的第一点读数，则应符合GB/T 755的规定：
　　e) 永磁同步电动滚筒轴承的允许温度（温度计法）不应超过95℃。

　　16．永磁同步电动滚筒的安全性能应符合GB/T14711的要求。
　　17．永磁同步电动滚筒的定子绕组在按GB/T12665-2017所规定的40℃交变湿热试验方法进行6周期试验后，绝缘电阻不应低于6.7的规定值，并应能承受6.7所规定的耐电压试验而不发生击穿，但电压的有效值为5.16所规定电压值的85%，试验时间为1min。
　　18．永磁同步电动滚筒的外壳防护等级应按照GB/T4942-2021的规定，防护等级为IP55。
　　19．公司与用户协议有规定时，应提供冷却水断失lOmin内温升记录。
　　20．公司与用户协议有规定时，应提供恒转矩试验记录。
